CERVAM é a primeira do mercado a receber a solução SCADA Distribuição da EA

Foram desenvolvidas diferentes funcionalidades para o supervisório da empresa, aumentando a eficiência do seu centro de operações e a qualidade da distribuição

Parceira de longa data da Energia Automação, a Cooperativa de Energização e Desenvolvimento do Vale do Mogi (CERVAM) já havia contratado o SCADA da EA baseado no software Elipse 3. Este ano de 2021, a CERVAM modernizou seu centro de operações com a nova solução SCADA Distribuição da EA, baseada no Elipse Power.

A EA não só implantou a versão mais moderna da ferramenta, como também desenvolveu funcionalidades específicas para atender a necessidades do centro de operações da CERVAM. Também foi necessário adicionar dois religadores à aplicação, chegando a um total de 17 supervisionados.

"O principal desafio foi substituir um sistema que já se encontrava em operação por um software novo. Isso porque além de garantir a compatibilidade com os equipamentos já comissionados, a substituição de um sistema vem acompanhada de uma grande expectativa dos seus usuários. Por isso, tivemos um cuidado especial para manter a compatibilidade da base de dados. Já o fato do SCADA Distribuição oferecer funcionalidades mais avançadas do que o antigo supervisório foi determinante para atender às expectativas do cliente", destaca o Diretor de Negócios da EA, Bruno Musarra.

Além de trazer melhores respostas às normas de high performance, o Elipse Power permite a utilização de um modelo elétrico por meio de interface gráfica. Também garante um alto índice de confiabilidade e disponibilidade do sistema.

OPERAÇÃO MAIS EFICAZ

Após ter firmado parceria com a Energia Automação em 2011, para automatizar os equipamentos da sua rede de distribuição, a CERVAM recorreu novamente à EA no fim do ano passado, com o objetivo de aprimorar ainda mais sua operação. O principal resultado foi uma melhor qualidade na distribuição de energia.

"A implantação do novo sistema veio reduzir o desperdício de recursos e aumentar a eficiência dos processos, ajudando a solucionar rapidamente os problemas identificados", afirma o engenheiro eletricista e gerente da CERVAM, Vitor Hugo Delsin.

Cortar custos desnecessários e aumentar a qualidade agregada ao cliente foram alguns dos benefícios da solução implantada pela EA. "Houve melhoria de índices de qualidade e, sobretudo, identificação de problemas em linha mais rapidamente", acrescenta o gerente da CERVAM.

Segundo Vitor Hugo, o sistema foi atualizado para, entre outras coisas, assegurar agilidade e rapidez na resolução de problemas. "O pessoal da Energia Automação, desde os diretores até os colaboradores do desenvolvimento, mostra comprometimento com o cliente. Os profissionais não medem esforços para personalizar o projeto conforme nossas necessidades."

PROJETO MODELO

O Diretor de Negócios da Energia Automação, Bruno Musarra, destaca o pioneirismo da solução implantada na CERVAM. "Foi a nossa primeira aplicação focada na parte de distribuição de energia elétrica. Por conta disso, foram desenvolvidas muitas novas funcionalidades, que, futuramente, poderão ser implementadas em novas aplicações no setor de distribuição."

O analista de Sistemas de Automação da EA, Renato de Souza Miranda, explica que o trabalho foi dividido em fases. "Tivemos as etapas de desenvolvimento e adequação da base de dados dos equipamentos, desenvolvimento das funcionalidades solicitadas, teste de aceitação em campo e a finalização do projeto.

Durante a etapa de desenvolvimento, foram pedidas diversas funcionalidades especificas, todas desenvolvidas pela equipe da EA. "Este projeto serviu para entendermos as necessidades de um cliente no setor de distribuição e as funcionalidades necessárias para que a operação consiga transcorrer da forma mais eficaz possível", conclui Renato de Souza Miranda.

CONHEÇA AS FUNCIONALIDADES DOSCADA DISTRIBUIÇÃO DA EA

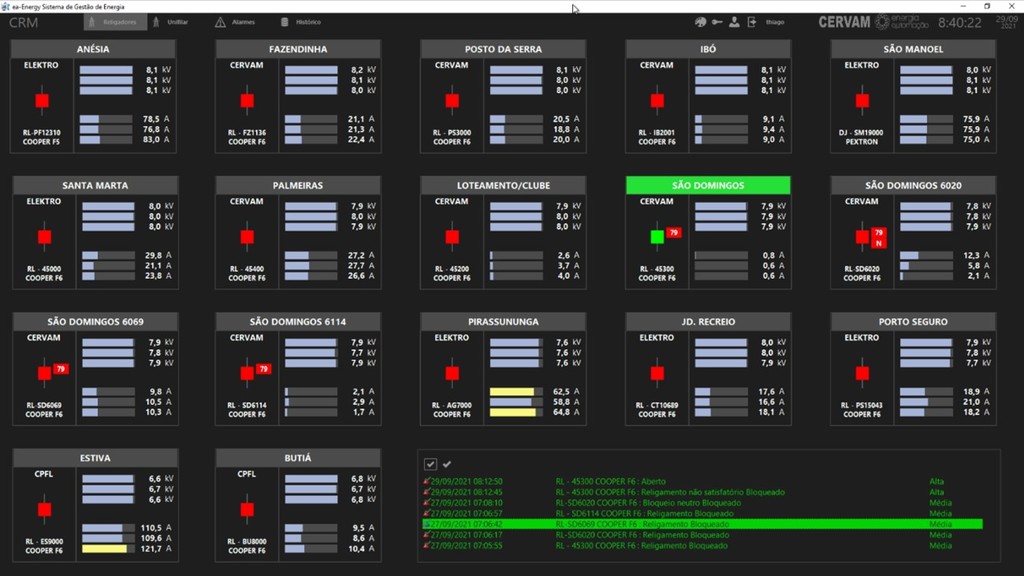

A tela inicial mostra o maior número de informações de cada um dos religadores supervisionados pelo centro de operação da empresa parceira. É possível analisar as seguintes informações:

• Estado (aberto/fechado) dos religadores: é mostrado com destaque, para que o operador consiga perceber a mudança de estado facilmente.
• Informações sobre os religadores: é mostrada a empresa que alimenta os religadores, além do seu número e modelo.
• Analógicas de corrente e tensão: medidas mostradas de uma forma gráfica, através de barras horizontais utilizadas para comparação dos valores de forma rápida.
• Alterações das cores das barras: o operador consegue configurar níveis de corrente e tensão para que, a partir de certos patamares, a cor da barra mude, mostrando que esse valor está acima ou abaixo de um nível aceitável. Também é gerado um alarme de limite analógico.
• Tela de Alarmes: na tela inicial foi implementada um objeto que mostra os alarmes ativos do sistema. Assim o operador consegue analisar uma falha ou evento ocorrido sem ter que mudar de tela.
• Atuações dos religadores: algumas sinalizações foram selecionadas para serem mostradas nessa tela inicial ao lado da sinalização de estado do disjuntor. isso foi implementado para que o operador tenha total conhecimento do que está acontecendo com o religador sem navegar entre as telas.

Nesta tela dos religadores (abaixo), é possível abrir telas individuais para que sejam mostradas informações detalhas de cada equipamento. Essa popup é dividida em três abas.

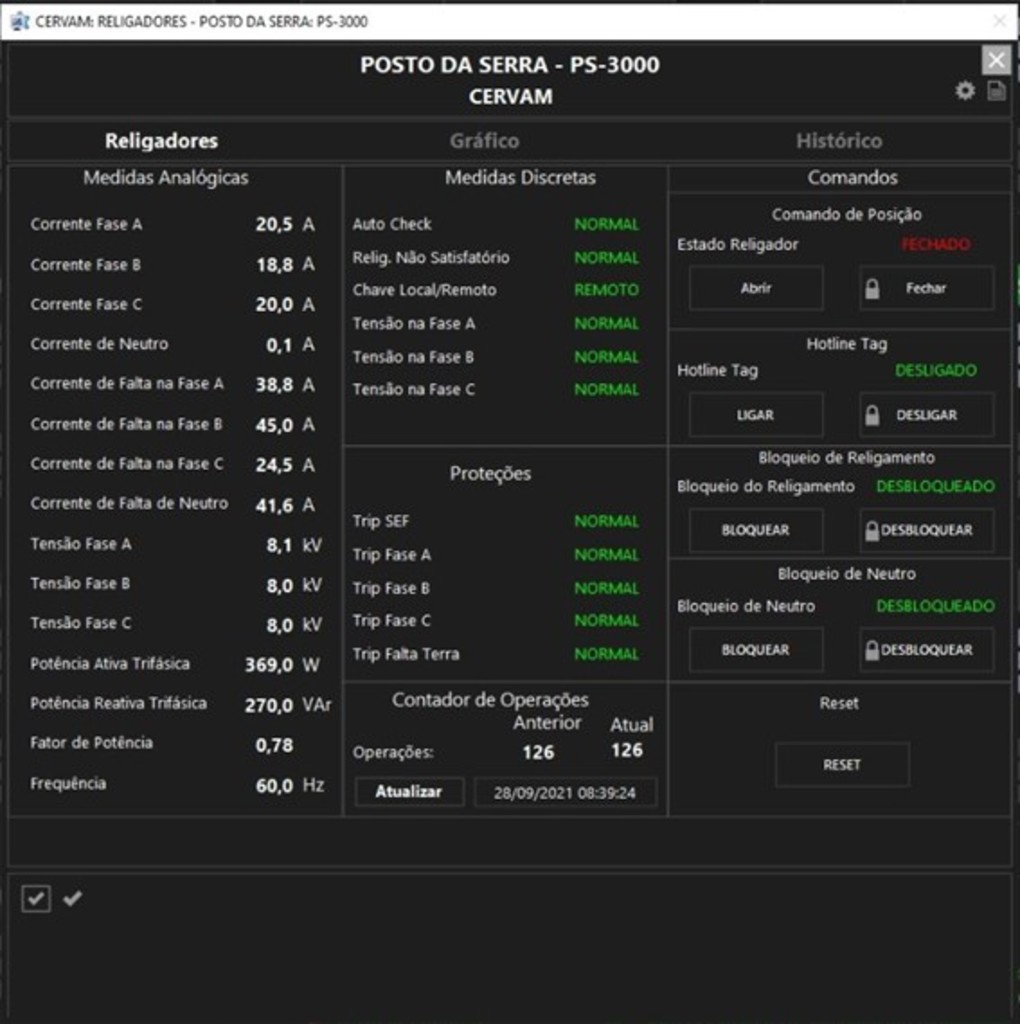

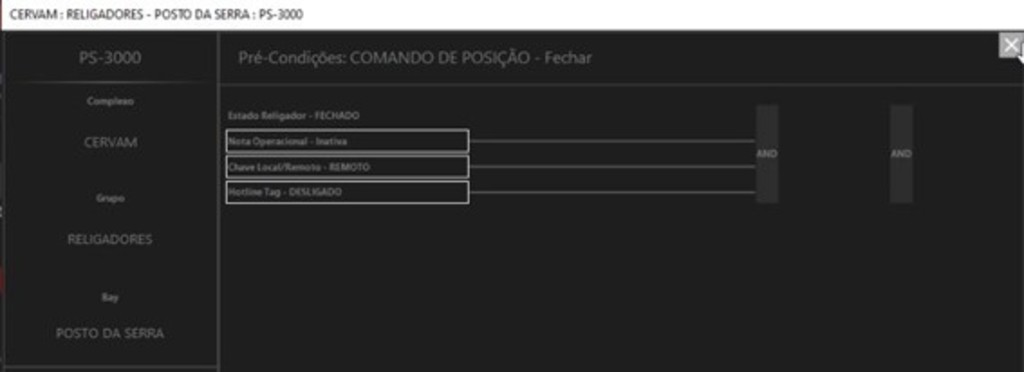

A primeira aba mostra informações das sinalizações discretas e as medidas analógicas, dando uma visão completa das variáveis supervisionadas do religador. Além disso, é possível que o operador comande remotamente o equipamento, fazendo login de novo na aplicação. Isso foi desenvolvido para evitar que um usuário sem permissão realize um comando remoto. Os comandos também são intertravados, de acordo com o que é configurado no equipamento, e exibem para o operador informações sobre as suas pré-condições de operação.

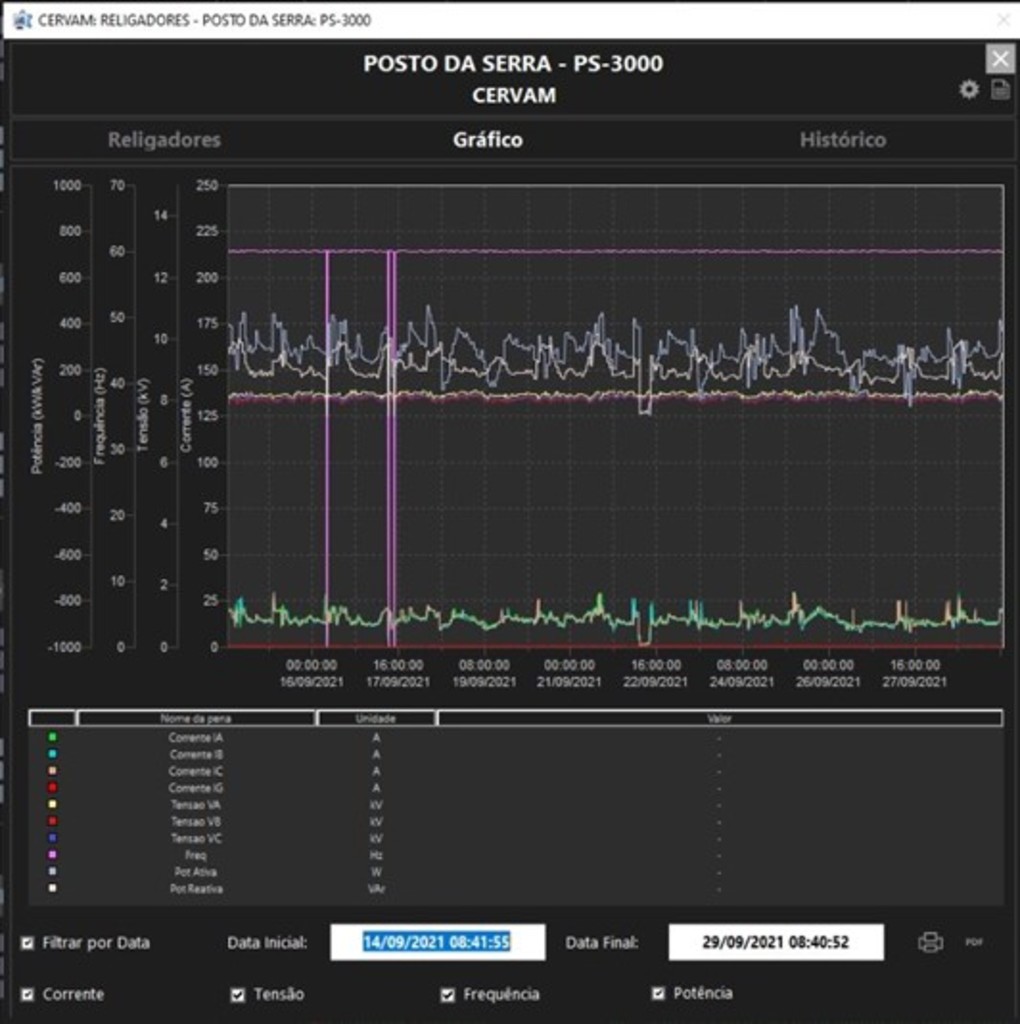

A segunda aba mostra uma visualização gráfica das medidas analógicas do equipamento. Essa aba foi implementada para que o operador consiga adequar as informações mostradas da forma que achar necessária: ele pode buscar quaisquer variáveis desejadas, e filtrar o histórico dessas informações através das datas iniciais e finais.

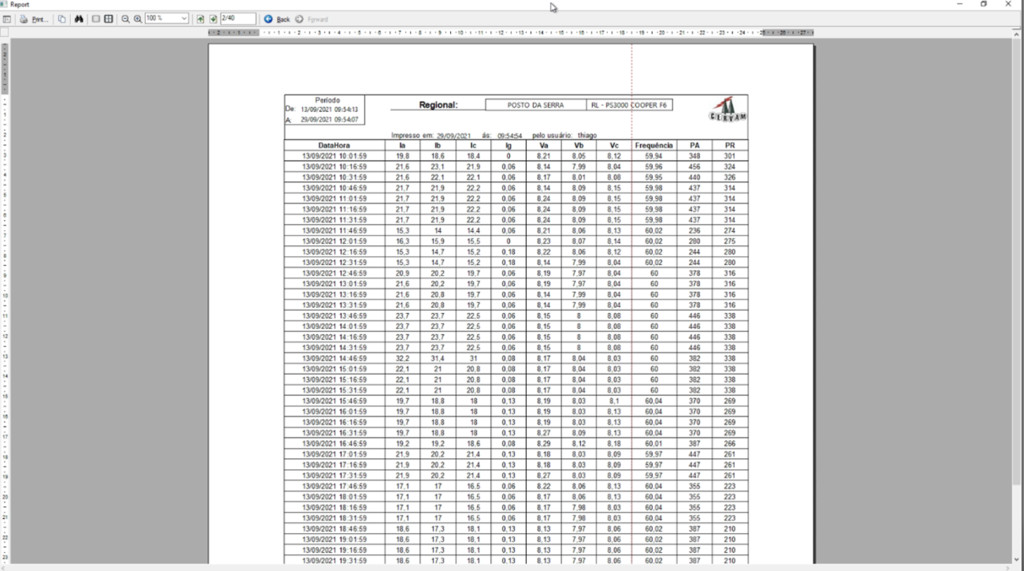

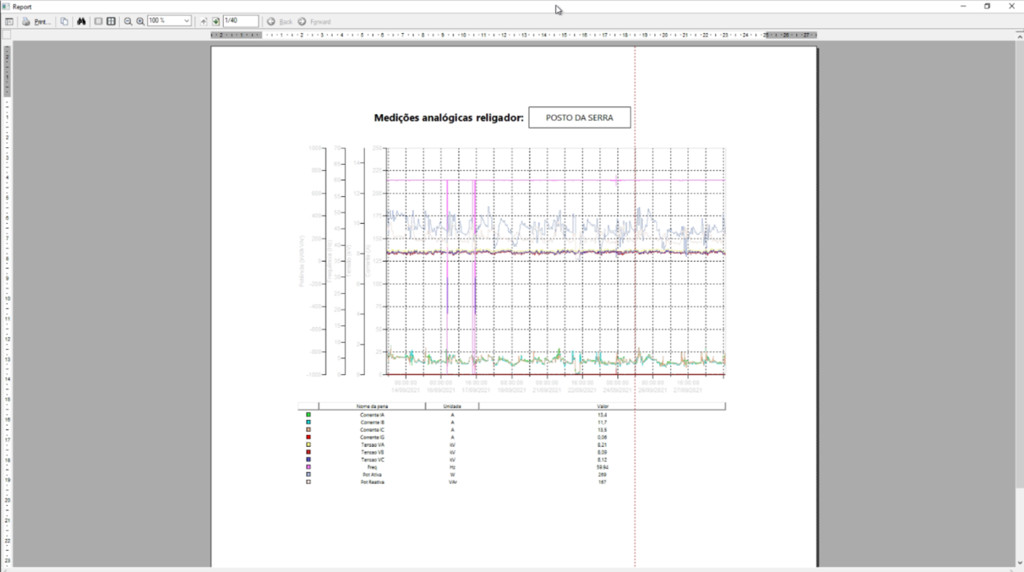

Além dessa tela, é possível criar um relatório, que pode ser impresso e/ou salvo em PDF. Traz as informações do gráfico e mostra detalhadamente as informações gravadas para cada medida desse religador.

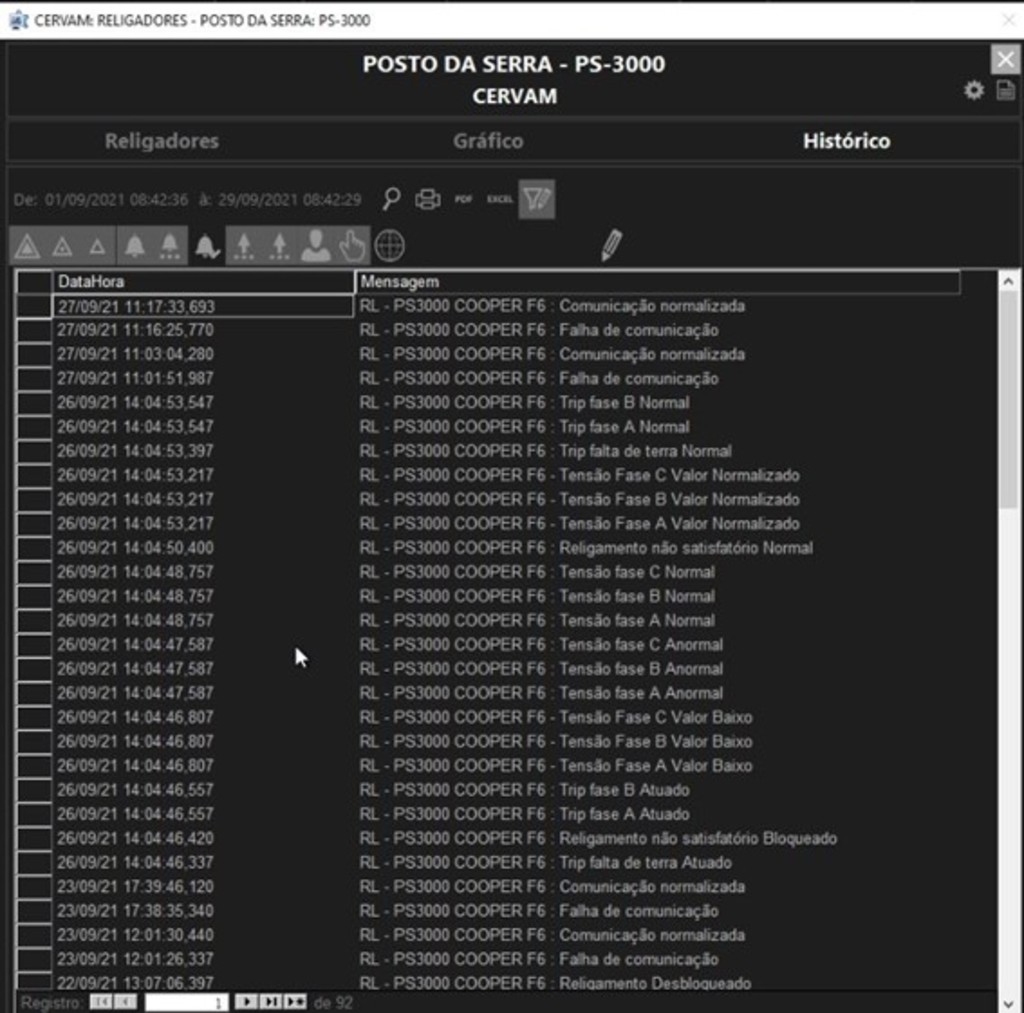

A terceira aba da popup individual dos religadores mostra o histórico de alarmes e eventos do equipamento. Juntamente com as informações, é possível realizar diversos filtros para a análise detalhada do que ocorreu com o religador. Também é possível visualizar e salvar um relatório com essas informações em PDF e Excel.

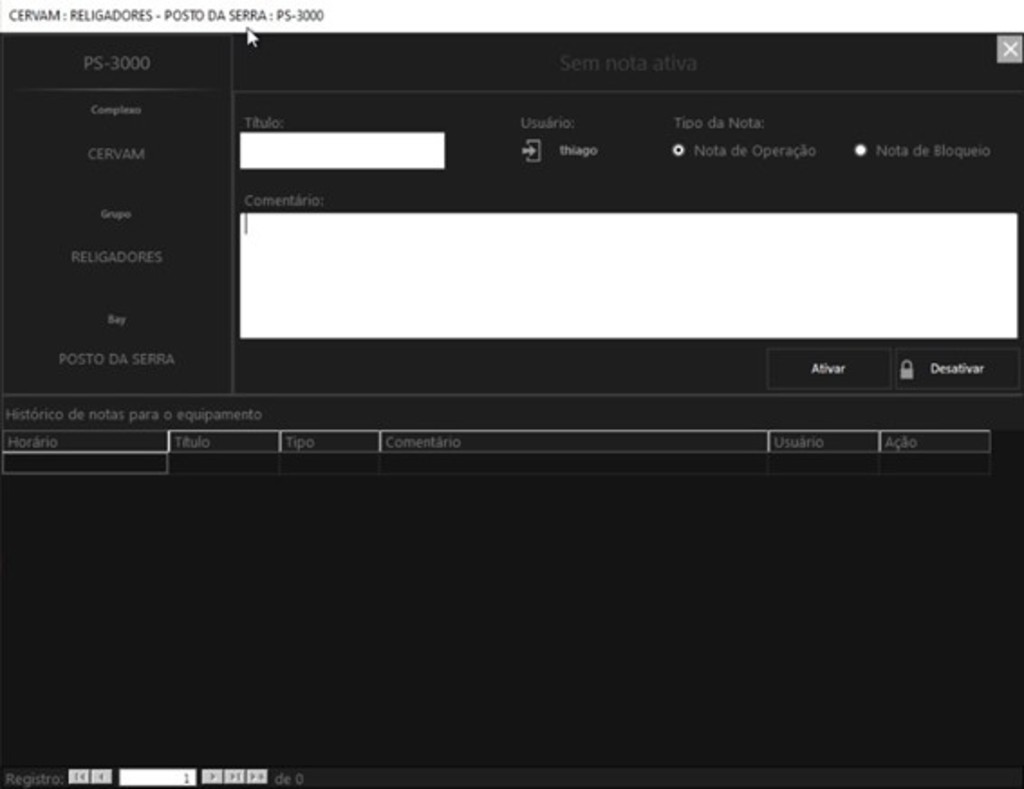

Por fim, é possível criar notas de operação para compartilhamento de informações entre os operadores sobre o religador ou até mesmo criar notas de bloqueio, impossibilitando qualquer comando remoto através do supervisório.

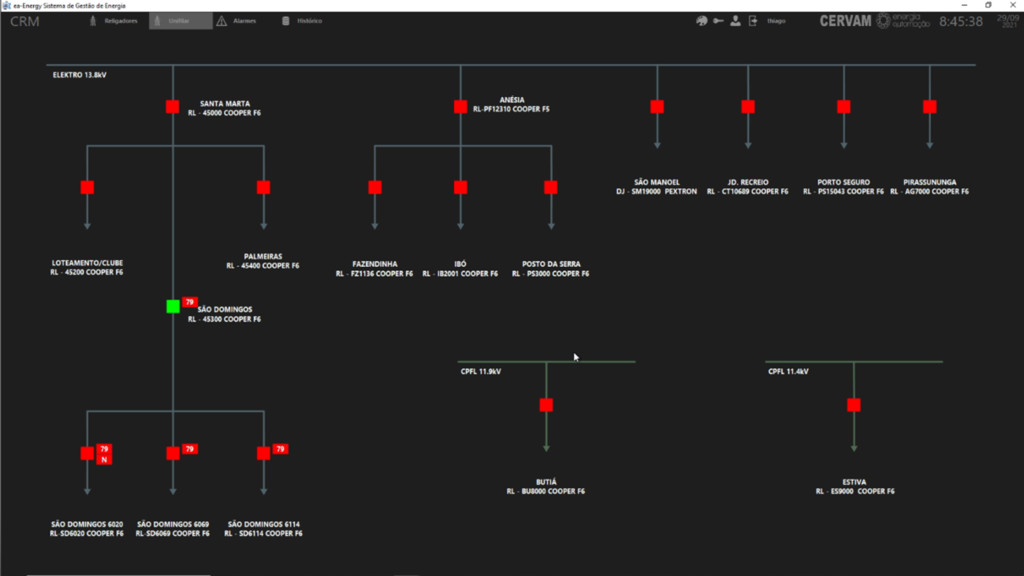

As outras telas gerais também trazem informações relevantes para o operador. A segunda aba exibe o unifilar da rede de distribuição, mostrando a disposição dos religadores no seu sistema elétrico físico, informando, por exemplo, qual a concessionária responsável pelo fornecimento de energia para cada alimentador.

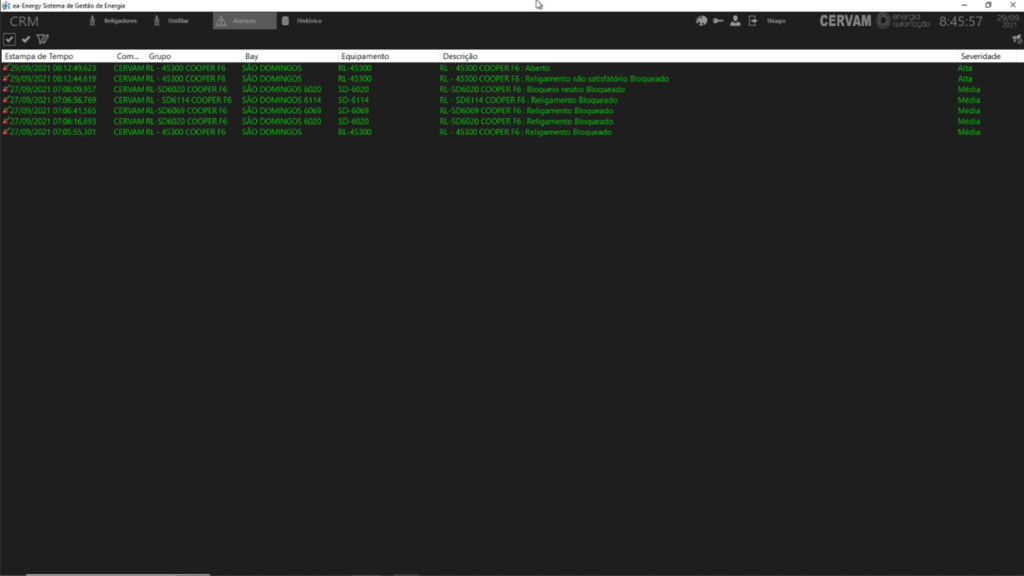

Também foi desenvolvida uma tela de alarmes geral, onde são mostrados todos os alarmes ativos no sistema no momento. Pode-se aplicar diversos filtros: por exemplo, filtrar por alarmes e/ou eventos, por severidade, por equipamento e por mensagem gerada. Também é possível contar o número de alarmes ativos no momento e seus níveis de severidade.

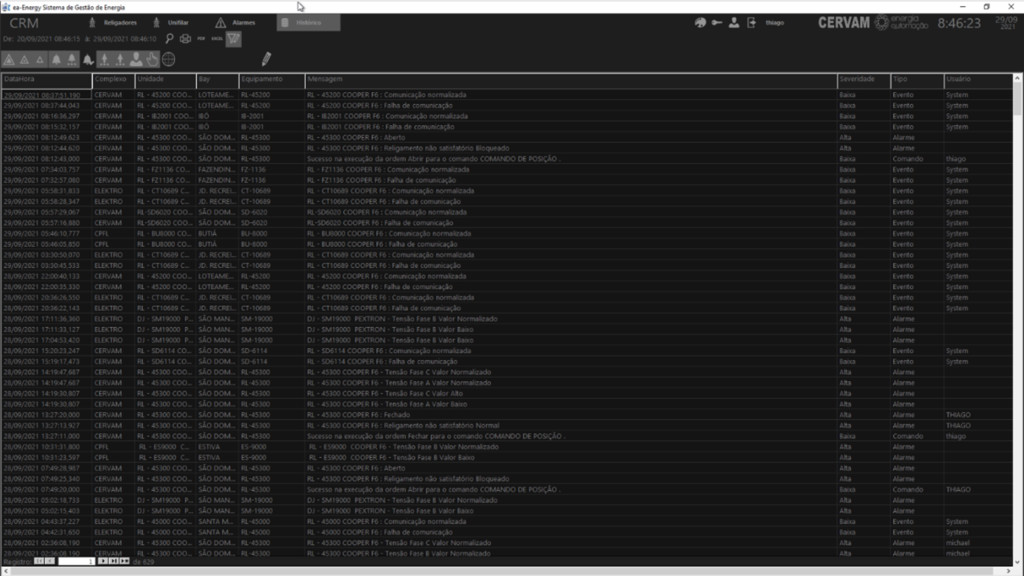

Foi desenvolvida também uma tela de histórico geral, onde é possível visualizar todas as informações supervisionadas pelo sistema, e aplicar os mesmos filtros dos alarmes, com a adição de filtros gerados pelos usuários, como, por exemplo, o envio de um comando. Pode-se visualizar e gerar relatórios em PDF e Excel.
