SCADA EA SMART GRID permite monitorar e realizar remotamente manobras em 15 religadores que integram a rede de distribuição de energia no Complexo de Germano, em Mariana (MG)
NECESSIDADE:
Sediada em Belo Horizonte, a Samarco é uma empresa de capital fechado que atua no segmento da mineração, cujo principal produto são as pelotas de ferro, matéria-prima usada para a produção de aço pela indústria siderúrgica. Uma joint venture de propriedade da Vale e BHP, com unidades operacionais em Minas Gerais e no Espírito Santo.
A Samarco busca operar de forma cada vez mais sustentável, segura e com novas tecnologias. Neste contexto, a mineradora investiu em um conjunto de 15 religadores da Noja Power, instalados no sistema elétrico do Complexo de Germano, em Mariana, cidade do interior de Minas Gerais. Contudo, devido à grande dimensão do complexo, a Samarco precisou também contar com um centro de monitoramento e operações de energia sistema capaz de controlar remotamente seus religadores.
Os religadores são dispositivos que abrem para evitar a passagem da corrente elétrica nos casos de haver um problema na rede de distribuição de energia, fechando logo que o dano é corrigido. Com isso, conseguem isolar a zona atingida na rede, protegendo as demais. Este movimento de abre e fecha é realizado segundo o tempo necessário para correção da ocorrência.
Para controlar seus religadores, a Samarco decidiu investir na solução SCADA EA Smart Grid, tecnologia da Energia Automação baseada no Elipse E3, plataforma para gerenciamento de processos da Elipse Software. Com isso, o controle antes mecânico e local, exigindo o deslocamento até cada religador, o que demandava horas, hoje, é realizado remotamente em poucos minutos via as telas do SCADA EA SMART GRID.

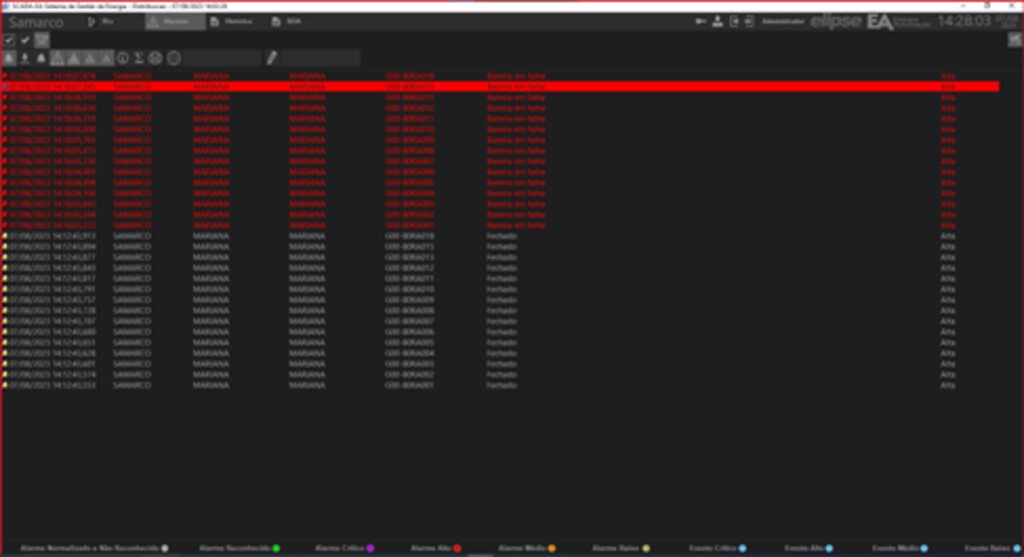

Tela principal do SCADA EA SMART GRID para controle dos religadores na Samarco
SOLUÇÃO
O SCADA EA SMART GRID permite à Samarco monitorar remotamente e em tempo real 15 de seus religadores atualmente. Através de um sistema de alarmes, o software informa a condição das baterias de cada religador e seus estados (aberto ou fechado). Assim, caso algum deles esteja falhando, o software sinaliza e comunica qual é o problema em suas telas para que a manutenção possa resolvê-lo rapidamente.
A solução também permite monitorar todas as tensões, correntes, potências (ativas e reativas), fatores de potências e distâncias das faltas, ou seja, a distância do problema para o religador que foi acionado ou aberto para isolá-lo. Um controle que é disponibilizado, inclusive, sob a forma gráfica, a fim dos operadores poderem acompanhar o comportamento destas variáveis dentro do intervalo de tempo desejado.
Controle gráfico da tensão, corrente, potência e distância de falta de um religador
Por fim, o SCADA EA SMART GRID permite monitorar os religadores via relatórios de atividades diárias e históricos. Pelos relatórios, é possível visualizar todas as atividades que estão sendo realizadas pelos operadores em tempo real junto a cada religador. Já pelos históricos, é possível acompanhar os alarmes, estados (aberto ou fechado) e condição das baterias dos religadores no intervalo de tempo passado desejado.
BENEFÍCIOS
Para Thiago Lopes Pereira, supervisor de manutenção elétrica e idealizador do Centro de Monitoramento de Energia da Samarco, a solução da Energia Automação permitiu que tivessem uma visão mais macro do sistema elétrico no Complexo de Germano, agilizando em até 96% o controle e resolução de falhas em seus religadores.
"Através do software, os operadores conseguem tomar decisões mais assertivas e coordenadas via as informações geradas em seu banco de dados. Uma realidade que não era possível anteriormente, uma vez que a execução era meramente operacional", afirmou ele.
Segundo Pereira, o SCADA EA SMART GRID não só lhes permite monitorar os religadores em tempo real, como também atuar preventivamente.
"O banco de dados disponibilizado pela aplicação nos fornece todas as informações sobre as operações executadas. Assim, conseguimos entender melhor as estatísticas das falhas de modo a atuarmos na prevenção e eliminação de problemas futuros, gerando camadas de melhorias no processo, o que contribui também para aumentar a confiabilidade no sistema", complementou.
Confira abaixo uma lista destes e outros benefícios proporcionados pelo SCADA EA SMART GRID ao controle do sistema elétrico no Complexo do Germano da Samarco:
- Ganho de 96% na agilidade para controlar e combater falhas em 15 religadores.
- Controle remoto e mais macro da rede de distribuição de energia.
- Mais segurança para as pessoas que atuam no processo de forma direta ou indiretamente.
- Monitoramento remoto e em tempo real das baterias, estados, potências, correntes, tensões, distâncias de faltas relacionadas à performance dos religadores.
- Maior produtividade e confiabilidade na rede de distribuição.
- Maior segurança aos técnicos, uma vez que podem controlar os religadores via a central de monitoramento sem a necessidade de atuarem em zonas de difícil acesso.
- Ganho de sustentabilidade em função da menor emissão de gás carbônico à atmosfera que era antes causada pelo descolamento dos técnicos de automóvel para monitorarem localmente os religadores, tendo-se em vista a extensão de 150 km da linha de distribuição onde se encontram instalados.
FICHA TÉCNICA:
Cliente: Samarco
Integrador: Energia Automação
Pacote Elipse: Elipse E3
Plataforma: Windows Server 2016
Número de cópias: 2 (1 E3Viewer + 1 E3Server)
Pontos de I/O: 1 mil
Drivers de comunicação: 15 DNP3
